Промышленные вентиляционные трубы из полиэфирной ткани

Для добычи полезных ископаемых и строительных работ

Мы производим промышленные вентиляционные трубы из полиэфирной ткани, предназначенные для использования в системах временной и постоянной промышленной вентиляции при:

• подземной и открытой добыче полезных ископаемых;

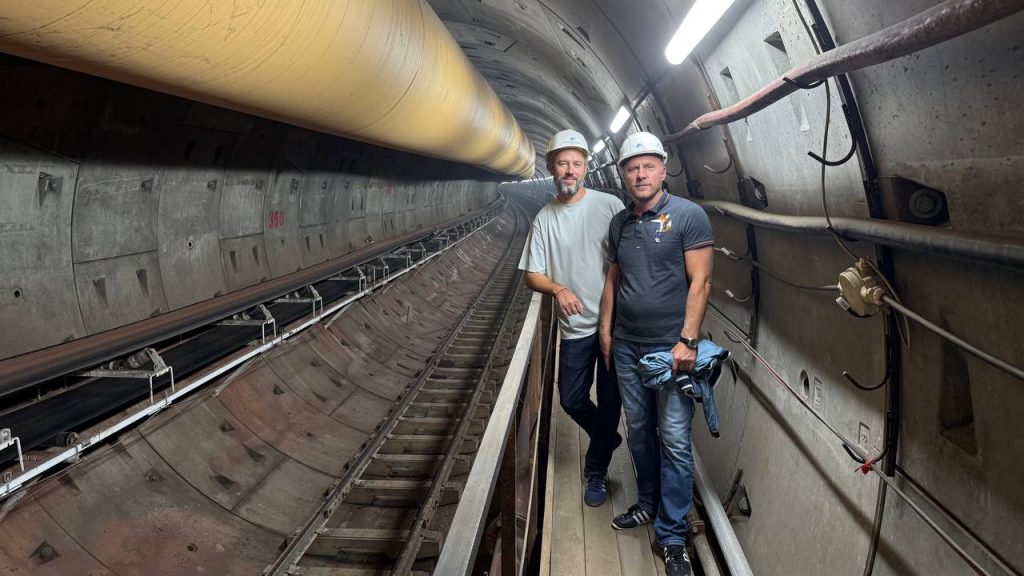

• строительстве шахт, тоннелей, коллекторов и подземных сооружений;

• проходческих, буровзрывных и монтажных работах.

Трубы рассчитаны на эксплуатацию в тяжёлых условиях: пыль, повышенная влажность, механические нагрузки, перепады температур.

Назначение труб

Промышленные тканевые трубы применяются для:

• подачи свежего воздуха к рабочим зонам;

• отвода отработанного и загрязнённого воздуха;

• снижения концентрации пыли, газов и выхлопов техники;

• обеспечения нормативных условий труда при горных и строительных работах.

Используются как элемент временных вентиляционных схем, так и в составе протяжённых вентиляционных линий.

Где применяются

Горнодобывающая промышленность

• шахты и рудники;

• угольные и рудные разрезы;

• подземные выработки и штольни;

• вентиляция проходческих забоев.

Подземное и промышленное строительство

• строительство тоннелей (транспортных, инженерных);

• метрополитен и подземные коммуникации;

• коллекторы, камеры, подземные переходы;

• временная вентиляция на строительных площадках.

Промышленные объекты

• вентиляция замкнутых производственных пространств;

• технологические зоны с повышенной запылённостью;

• объекты с временной схемой воздухообмена.

Конструктивные преимущества

• Малый вес — снижает нагрузку на крепления и упрощает монтаж в шахтах и тоннелях.

• Гибкость — трубы легко прокладываются по сложной трассе с изгибами и перепадами.

• Быстрый монтаж и демонтаж — актуально для временных вентиляционных схем.

• Устойчивость к влаге и пыли — полиэфирная ткань не подвержена коррозии.

• Ремонтопригодность — возможно локальное восстановление без замены всей линии.

Технические возможности производства

• Дальность подачи воздуха — до 20 км
• Рабочее давление — до 15 000 Па
• Диаметр 200-3000 мм
• Длина секции 1-300 м
• Срок службы до 10 лет

Сертификат соответствия требованиям ТУ 4643-010-16722416-2022

Мы изготавливаем трубы:

• по индивидуальным диаметрам и длинам;

• с различной плотностью ткани под расчётное давление воздуха;

• с усиленными швами для тяжёлых условий эксплуатации;

• с крепёжными элементами под конкретную систему подвеса;

• с учётом требований промышленной безопасности.

Возможна поставка труб партиями для поэтапного строительства или проходки.

Почему выбирают тканевые трубы для промышленной вентиляции

По сравнению с жёсткими металлическими воздуховодами тканевые трубы:

• быстрее монтируются в ограниченном пространстве;

• проще транспортируются к месту работ;

• не требуют тяжёлой подъёмной техники;

• удобны при частой смене конфигурации вентиляционной линии.

Это делает их оптимальным решением для добывающих и строительных предприятий.

Формат работы

• изготовление под проект или техническое задание;

• консультация по подбору параметров труб;

• стабильное качество при серийных поставках;

• ориентация на реальные условия эксплуатации, а не «лабораторные» параметры.

Запросить расчёт

Свяжитесь с нами, чтобы получить расчёт вентиляционных труб под ваши условия добычи или строительства: длина трассы, диаметр, давление, среда эксплуатации.



Показатели вентиляционных труб для шахт ТВГШ

Наименование показателей	Норма	Фактические показатели
Применяемая основа под ПВХ-покрытие	Ткань полиэфирная	Ткань полиэфирная
Поверхностная плотность, г/м2	450-680	553,8
Толщина материала, мм, не более:	0,8	0,57
Разрывная нагрузка полоски материала, кгс не менее: — размером по основе 50х200 мм, % — размером по утку 50х200 мм, %	300 120	324 270
Удлинение при разрыве полоски материала, % не более: — размером по основе 50х200 мм, % — размером по утку 50х200 мм, %	14 24	12,5 21,3
Поверхностное электрическое сопротивление, Ом, не более:	3-108	2,7-108
Кислородный индекс, %, не менее:	29	30,2

Пример условного обозначения:
ТВГШ 0,5х20 ТУ 4643-010-16722416-2022

0,5 — диаметр, м;
20 — размер рукава.

Показатели вентиляционных труб для рудников ТВГШ (Р)

Наименование показателей	Норма	Фактические показатели
Применяемая основа под ПВХ-покрытие	Ткань полиэфирная	Ткань полиэфирная
Поверхностная плотность, г/м2	450-680	553,8
Толщина материала, мм, не более:	0,8	0,57
Разрывная нагрузка полоски материала, кгс не менее: — размером по основе 50х200 мм, % — размером по утку 50х200 мм, %	300 120	324 270
Удлинение при разрыве полоски материала, % не более: — размером по основе 50х200 мм, % — размером по утку 50х200 мм, %	14 24	12,5 21,3
Поверхностное электрическое сопротивление, Ом, не более:	3-108	2,7-108
Кислородный индекс, %, не менее:	25	26,2

Пример условного обозначения:
ТВГШ (Р) 1,0х10 ТУ 4643-010-16722416-2022

1,0 — диаметр, м;
10 — размер рукава.
